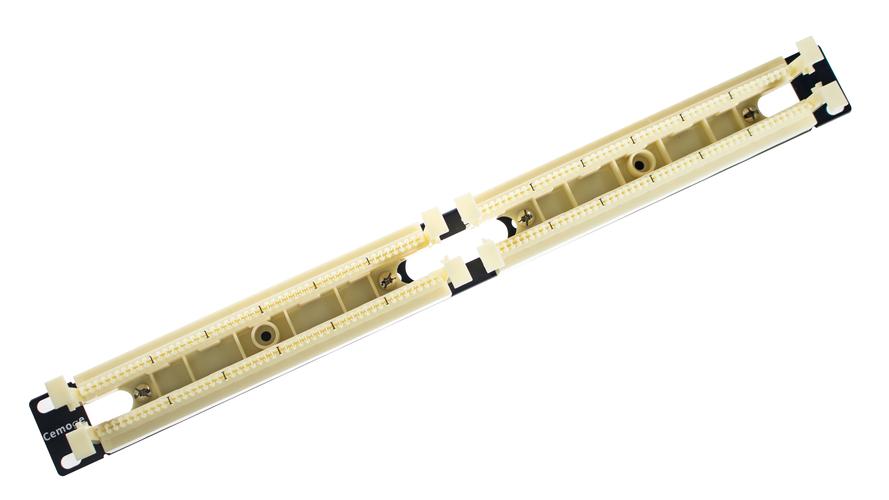

一、什么是110型语音配线架？

110型语音配线架是一种专用于语音通信系统的高密度电缆连接管理设备，属于综合布线系统中不可或缺的组成部分。它最早由美国AT&T公司（后为朗讯科技）开发，现已成为全球语音配线领域的事实标准。

该配线架的核心功能是实现主干语音电缆与水平区语音线路之间的交叉连接和灵活调度。相比传统的66型配线架，110型配线架具有更高的密度和更优的电气性能，广泛应用于办公楼、酒店、医院、学校等场所的电话语音系统。

二、110型配线架的结构与组成

一套完整的110型语音配线架通常由以下几个部分组成：

1. 配线架基座（Wiring Block）

这是配线架的主体部分，通常有100对、300对等规格。基座背面用于端接来自交换机或大对数电缆的线路，正面则通过连接块实现跳线管理。

2. 连接块（Connecting Block）

又称110C连接块，是安装在基座正面的小模块，每个连接块通常为4对或5对。它的作用是卡接跳线，实现线路的交叉连接。110C连接块有3对、4对、5对等不同规格，是日常维护和跳线操作中最常接触的部件。

3. 背板与理线架

背板用于固定基座，理线架则用于整理和固定进入配线架的电缆，保证走线整洁、便于维护。

4. 跳线与连接插头

用于连接不同端口，完成语音信号的调度。

三、110型配线架的工作原理

110型配线架采用绝缘位移连接（IDC）技术。当导线被压入连接块的金属槽中时，刀片自动刺破导线绝缘层，与铜芯形成气密性连接，无需剥线即可完成端接。

在语音系统中，来自电信局或程控交换机的外线接入配线架的一侧，水平区布线接入另一侧，运维人员通过跳线在正面进行灵活跳接，即可实现号码分配、线路转移等工作。

四、110型配线架的主要优势

1. 高密度：单个300对配线架占用空间小，适合高密度语音布线场景。
2. 可靠性高：IDC端接方式保证连接稳定，接触电阻低，抗腐蚀性强。
3. 维护方便：跳线操作简单，随时可以调整线路，无需重新布线。
4. 标准化程度高：符合TIA/EIA-568等国际标准，兼容性好。
5. 模块化设计：便于扩容和升级，适应不同规模需求。

五、典型应用场景

• 办公楼综合布线：用于楼层配线间语音系统管理。
• 酒店客房电话系统：集中管理大量语音点位。
• 医院与学校：保证语音通信系统稳定运行。
• 数据中心语音备份线路：提供高可靠性的备用语音通道。

六、110型配线架与66型配线架的区别

| 对比项目 | 110型配线架 | 66型配线架 |
|---------|------------|------------|
| 端接密度 | 高 | 较低 |
| 连接方式 | IDC | IDC（早期） |
| 应用领域 | 语音+部分数据 | 主要语音 |
| 跳线方式 | 110C连接块跳接 | 直接卡线 |
| 标准 | TIA/EIA-568 | 旧式标准 |

目前新建语音系统基本以110型配线架为主，66型逐步被淘汰。

七、选型与安装注意事项

选型建议

• 根据实际语音点位数选择100对或300对规格；
• 优先选择通过UL、TIA认证的产品；
• 搭配相应的理线架和110C连接块一起选购。

安装要点

• 端接时使用专用110打线刀，确保压接到位；
• 注意线序（蓝/橙/绿/棕），避免混线；
• 跳线美观的同时要留有余量，方便日后维护；
• 做好标识管理，减少后期排障难度。

八、

110型语音配线架作为综合布线系统中的经典组件，凭借其高密度、高可靠性和便于维护的特点，长期占据语音配线领域的主导地位。尽管VoIP日益普及，但在传统程控交换及混合通信环境中，110型配线架依然是不可替代的重要基础设施。了解其结构、原理与选型方法，对于布线工程师和弱电施工人员而言具有重要实践意义。
